Ligne de production de peinture pour le 38e institut de recherche du CETC, Hefei Hengli
Hengli Eletek Co., Ltd. est une filiale contrôlée par le 38e Institut de recherche de China Electronics Technology Group Corporation (CETC). En 2020, Anjia était responsable de l'ensemble des travaux pour l'ensemble de la chaîne de production de peinture dans l'atelier de l'entreprise situé au sein du 38e Institut de recherche. Cela comprenait la conception, l’approvisionnement, la fabrication, l’installation, la mise en service et la formation. La ligne de production de peinture est principalement utilisée pour la peinture par lots de petits composants et d’équipements aérospatiaux. Les cabines de pulvérisation adoptent une structure de type sec avec une alimentation en air descendante et un échappement inférieur. L'alimentation en air est assurée par des unités de climatisation, avec apport d'air frais provenant de l'extérieur. L'air entrant dans la cabine de pulvérisation est filtré pour éliminer la poussière avant d'être alimenté par le haut de la cabine.

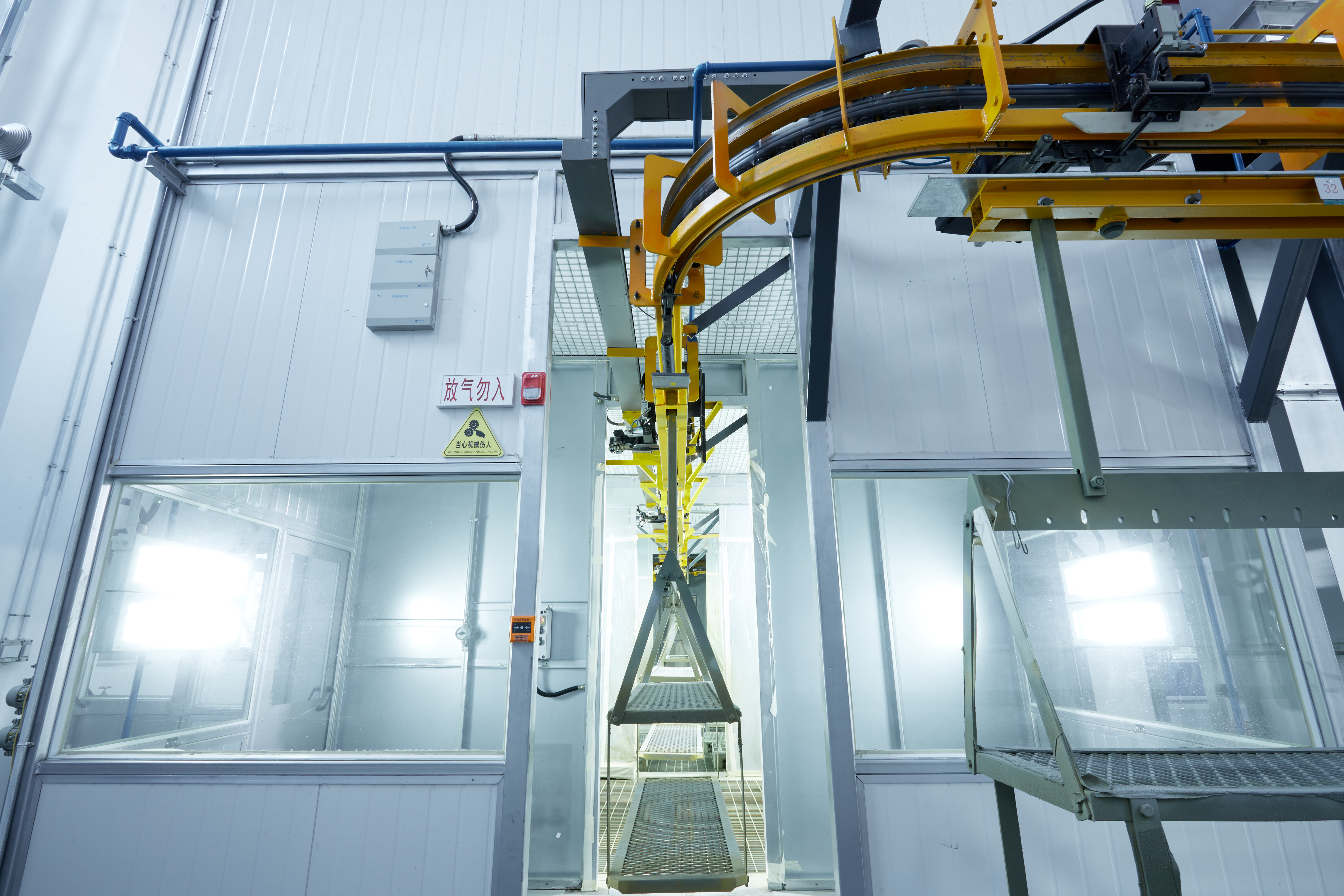

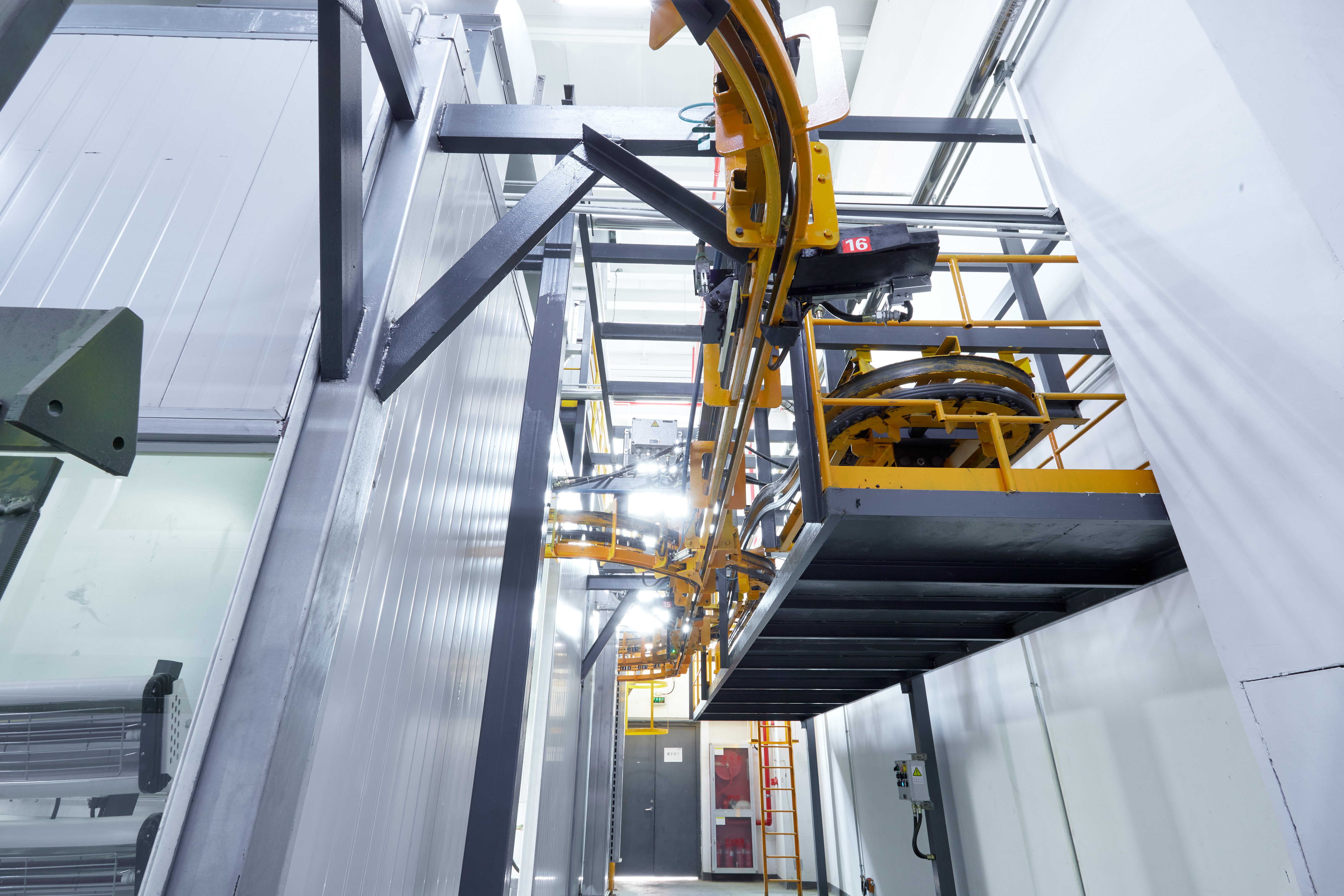

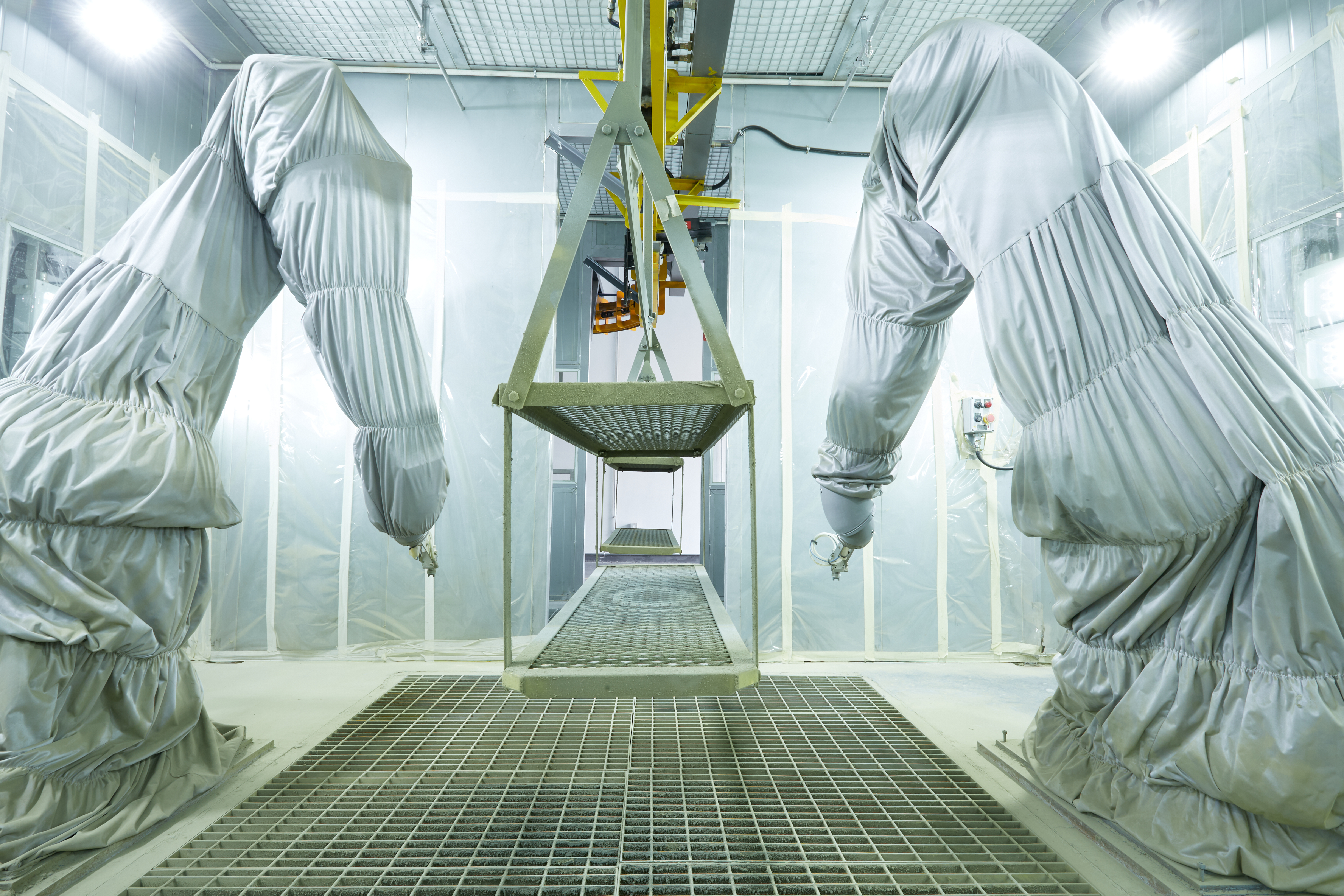

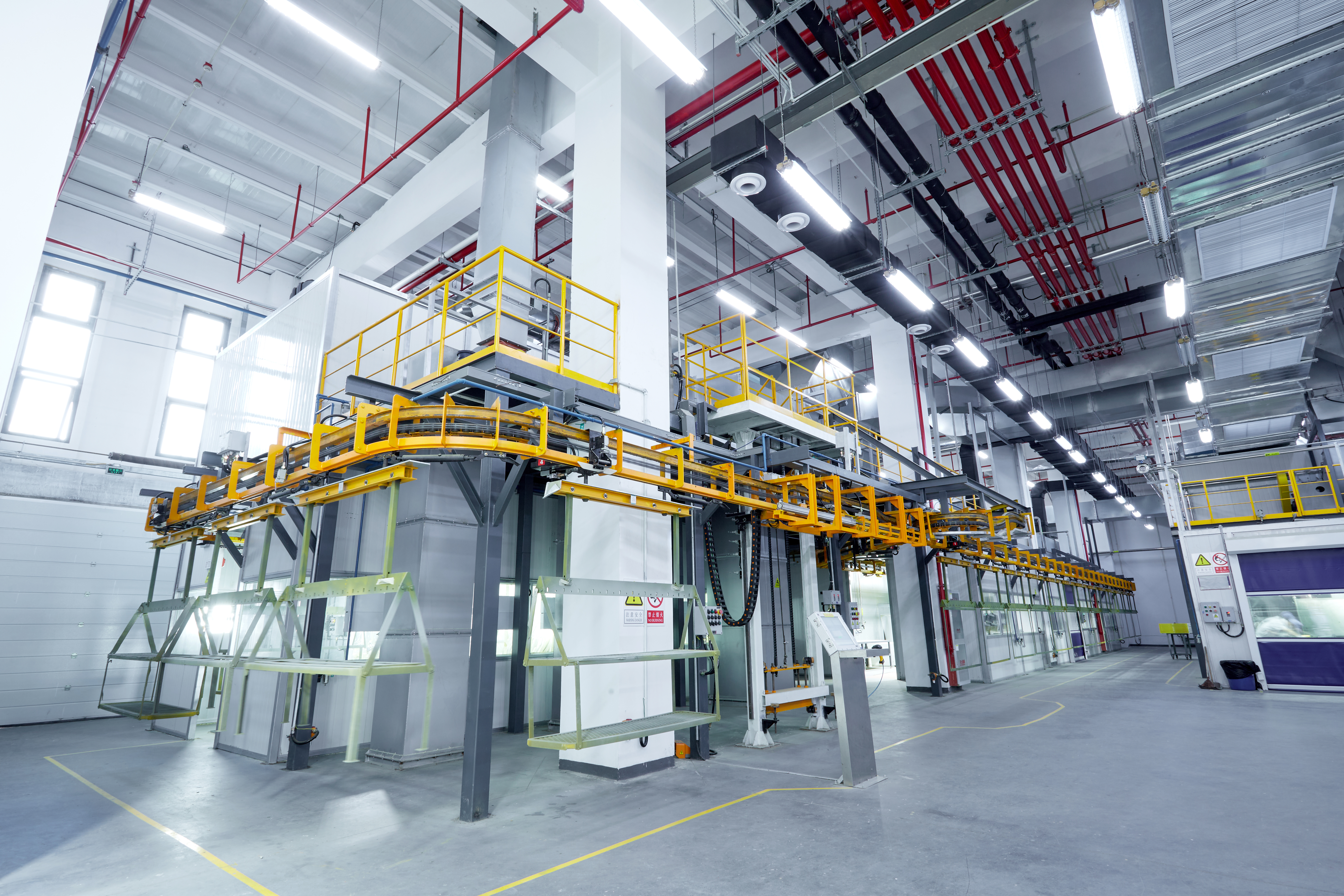

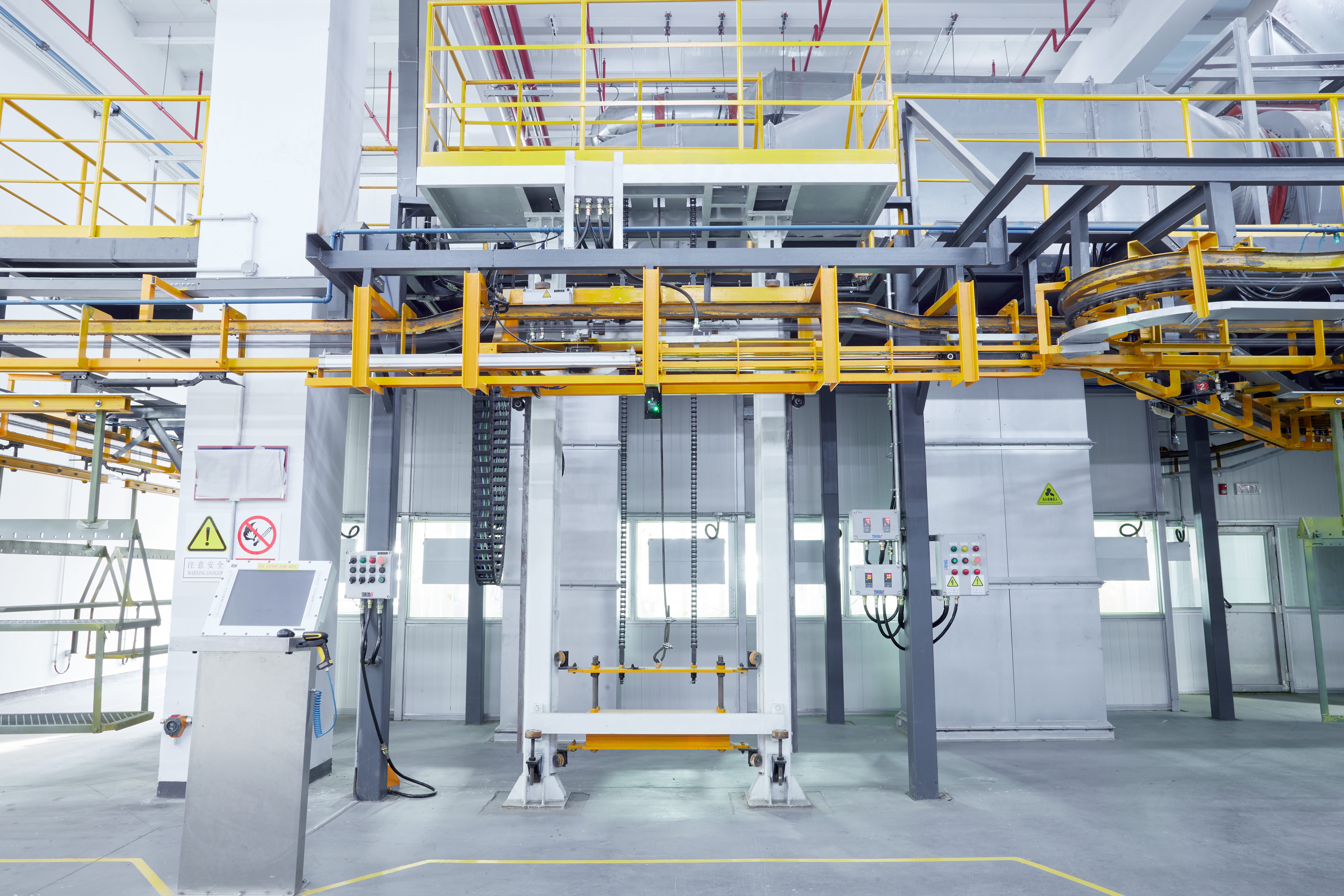

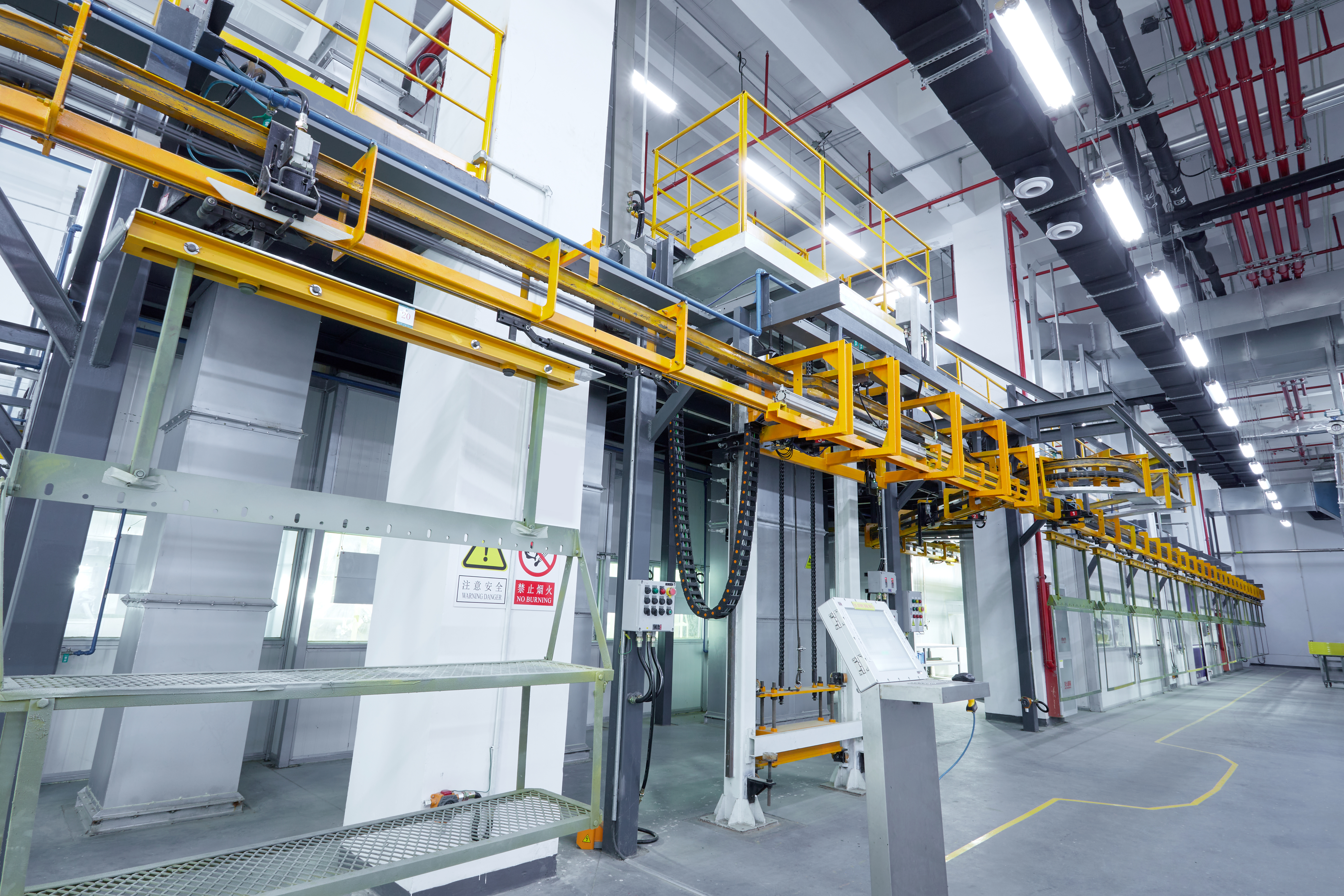

La ligne de production de peinture de petits composants utilise un mode de pulvérisation combiné manuel et automatique. Il est équipé de 2 ensembles de robots à six axes, 4 ensembles de pistolets pneumatiques manuels, 2 ensembles de pistolets pneumatiques automatiques et 3 ensembles de systèmes de mélange de peinture (1 pour l'apprêt, 1 pour la couche de finition et 1 comme pièces de rechange), partagés entre les pistolets manuels et automatiques. Les changements de couleurs sont effectués manuellement via le nettoyage. L'apprêt et la couche de finition partagent la même cabine de pulvérisation. Le système de convoyeur utilise un convoyeur à chaîne aérien à accumulation, disposé en boucle comme structure de suspension aérienne. Il se compose d'un rail, d'une chaîne, d'interrupteurs, d'ensembles de chariots et de cintres, d'un système de commande électrique, de colonnes de support et de poutres auxiliaires. Les ensembles de chariots porteurs utilisent une configuration à trois chariots, comprenant un chariot avant, un chariot arrière et une poutre de charge. La vitesse de fonctionnement varie de 8 à 12 m/min.
La ligne de production de peinture pour équipements aérospatiaux a une dimension de passage maximale de 1 800 mm x 3 000 mm x 2 000 mm (H x L x L), avec un poids maximum de pièce de 200 kg. Par conséquent, le mode de convoyage de cette ligne est la manutention manuelle et l'utilisation de petits chariots.
